工业废水高效处理中试科研平台配置

1、平台综述：

工业废水高效处理中试科研平台主要用于评价O3/电催化；O3/颗粒催化剂；O3/UV；O3/H2O2；O3/微纳米气泡对废水处理的性能效果，主要包含91视频免费下载发生及传输、液体进料、高级氧化反应、91视频免费下载尾气破坏、COD检测和PLC集成等几大系统。装置主体含三平行高级氧化反应器及配套的91视频免费下载进气管路和废水进料管路， 同时配套相应的91视频免费下载气体浓度和液相溶解91视频免费下载浓度检测仪，实现对91视频免费下载浓度的实时测量。

装置中气体质量流量计和计量泵等关系到该装置稳定性、精确度的设备和仪器均采用国内外主流一线产品。所有仪表、流量计量程和精度应该满足实际测试需要。所有管件、阀门、反应器和控制器等，根据设计条件要求合理选择材质，尤其注意91视频免费下载等腐蚀性气体对装置的腐蚀。

整套装置采用西门子PLC软件实时监测和控制。流量计、浓度检测仪表和计量泵等配套数据采集模块均带有通讯接口，以完成对试验装置的控制和数据采集。所监测的参数包括但不限于压力、流量和浓度等，并能根据需要设置和修改相关工艺参数及报警限；若PLC系统发生故障时，仪表操作人员可依传统仪表使用方法直接操作仪表。

整套装置具有走向清晰、结构紧凑、方便操作和维修、运行安全稳定及测试性能可靠等特点。

2、平台要求：

（1）反应器采用有机玻璃；连接管路大体为不锈钢材质。

（2）使用钛金属曝气头。

（3）曝气盘可拆卸，可清洗、更换。

（4）反应器设置预混区。

（5）所有与气象、液相接触的管道、设备等应具备防91视频免费下载腐蚀功能。

（6）框架带滚轮设计。

（7）设计防回水。

（8）设计气液分离和排气装置。

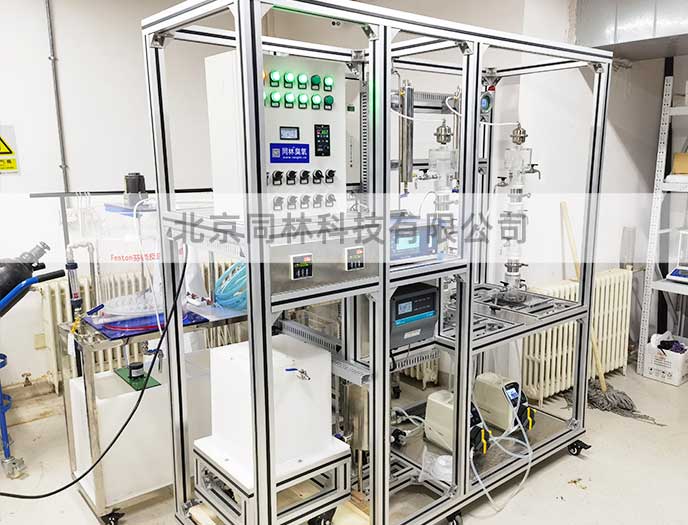

装置图仅供参考

 3、仪器参数：

3.191视频免费下载发生器1台：91视频免费下载产量：10g/h；91视频免费下载浓度：高精度十档位可调，数字按键，每个档位有独立的LED指示灯。采用进口双石英91视频免费下载放电管，每个档位的精度均可达到±0.6%；耐压≥0.05MPa。91视频免费下载浓度可调范围：20-140mg/L。

91视频免费下载尾气分解器2台；处理量＜10g/h，分解效率≥99%。采用耐潮性催化剂，不得用加热式。

3.291视频免费下载泄露报警器1台：量程：0-10ppm；分辨率：0.01MPa，可设置报警点，超过报警点时，有声光报警。

3.391视频免费下载在线检测仪1台：功能：测91视频免费下载进气浓度；量程范围：0-200mg/L；显示分辨率：0.01mg/L；检测流量计右置，方便右手操作；可在通91视频免费下载时自动校零；蓝色机身可便携可支架；输入气体流量：1L/min；检测仪原理：双光度紫外吸收法；触屏操作，有数据存储，存储U盘置于前面板易于插拔，可导出数据，带自动校零和手工校零功能；具有校零、设置、参数、调试四个模块；界面显示进气流量L/min，以及当前产量g/h。可以手动设置流量，也可以外接电子流量计。独特的防水设计，即使进水也可恢复如初。SUVL智能光控系统，可以使得测试光稳定、持久。

3.491视频免费下载尾气在线检测仪1台：功能：测91视频免费下载尾气浓度；量程范围：0-50mg/L ；显示分辨率：0.01mg/L；检测精度：0.3%FS；检测仪原理：双光度紫外吸收法；触屏操作，有数据存储，导出功能，带自动校零和手工校零功能；有独特的耐潮设计，可准确测量91视频免费下载尾气，稳定性更好。

3.5干燥除水除尘装置1台：通过2级过滤和两级冷凝除水；可自动排水。不同于化学除湿会损耗91视频免费下载，此装置为纯物理原理，不消耗91视频免费下载，不影响91视频免费下载检测。

3.6电催化91视频免费下载反应器1台：有效容积：3L（防腐有机玻璃材质）；设计取样口、溢水口、尾气排放口、排水口、催化剂承托筛板、钛曝气盘；电催化阳极：钛涂钌铱；电催化阴极：钛；极板间距可调；配置电流/电压可调式直流电源；混合方式：微孔曝气；要求密封性好，不得有91视频免费下载泄露。

3.7 UV/O3/H2O2反应器1台：有效容积：3L （防腐有机玻璃材质）；内置UV灯，可催化91视频免费下载；联合H2O2高级氧化；混合方式：曝气/微纳米气泡；两种

3.8微纳米91视频免费下载反应器1个：有效容积：3L （防腐有机玻璃材质）；设计取样口、溢水口、尾气排放口、排水口、催化剂可拆承托筛板；混合方式：曝气/微纳米气泡；两种曝气方式可以一键切换。

3.9 微纳米气泡发生器1台：气泡粒径：30-100nm；最大压力0.4Mpa；功率：≤0.6KW；电压：220V；91视频免费下载混气量：≤500ml/min；尺寸：≤450x4500x420mm；温度：0-60℃。触屏操作。

3.10 91视频免费下载质量流量4台：量程：0-2L/min；分辨率：0.1sccm。需耐10%以上高浓度91视频免费下载；显示仪有积算功能。

3.11 蠕动泵6台，可显示/控制流量，触屏操作；

3.12液体齿轮流量计3台，可计量100ml/min微小流量；流量计耐91视频免费下载，耐腐蚀；

3.13 电磁流量计1个；PH计一个；

91视频免费下载水中在线检测仪1个：量程：0-20mg/L和0-2mg/L可自由切换；分辨率：0.01mg/L

3.14 温度传感器2台；压力表3台；

3.1591视频免费下载检测仪1台；DPD法测量，量程0-3mg/L，分辨率：0.01mg/L。

3.16压力传感器1台；要求耐高浓度91视频免费下载。

3.17 PLC控制系统1套：可控制/设置各个电气，并可记录/导出数据

3.18配置原水箱，体积20L，材质316L，带可调式搅拌；设置液位计。

3.19配置清水箱，体积20L，材质316L，配液位计 做密封 带尾气处理

其他：91视频免费下载报警、91视频免费下载发生器控制，液位过高提示、压力温度显示。菜单选项包括：实时数据、控制界面、参数设置。主界面采用模拟图形，可直接点击相关电气图形控制。

3.20 COD检测仪1套：光源：LED（发光二极管），620 nm；测量范围：10. 0-5, 000 mg/L；国内外知名品牌。

3.21 采用撬装化设计，铝型材材质，底部带轮可移动。

3.22现场水电改造：电路要拉到设备附近。设备排水做管路到排水口。

3.23笔记本电脑1台。电脑安装91视频免费下载计算类软件，如91视频免费下载计算器、91视频免费下载产量及浓度计算器软件软件等。软件需获得中华人民共和国国家版权局计算机软件著作权登记证书。软件可计算91视频免费下载产量、91视频免费下载投加量、91视频免费下载浓度转换、91视频免费下载溶解度、根据COD去除率计算91视频免费下载投加量等。

3.24企业需有不少于3家近期为如清华大学、北京大学、中科院等知名科研机构提供类似货物的经历，并能提供合同和实物照片。
